Ein Gastbeitrag von Barbara Hindinger, Bayerische Vermessungsverwaltung //
Der Felsengarten Sanspareil – Wonsees in der Nähe von Bayreuth ist eine außergewöhnliche Gartenanlage. Das Eingangstor in diese fantastische Felsenlandschaft bildet der märchenhaft anmutende Morgenländische Bau, der einst als ländliche Eremitage für die Bayreuther Markgrafen errichtet wurde. Seit 2022 wurde er aufwendig restauriert.
Für die darin neu gestaltete Dauerausstellung hat die Bayerische Vermessungsverwaltung (BVV) in Kooperation mit der Bayerischen Schlösserverwaltung (BSV) zwei spannende Thementische mit 3D-Modellen entwickelt.
Das erste von der BVV entwickelte 3D-Modell lädt zum Entdecken der Geschichte der aktiven Steinbrüche des 18. Jahrhunderts ein, in denen Dekorgesteine abgebaut wurden. Die Besucherinnen und Besucher erwartet ein dreidimensionales Relief, das von Anfass-Elementen umgeben ist. Dadurch wird ein lebendiger Blick in die Vergangenheit der „Marmore“ in der Markgrafschaft Bayreuth möglich. Das 3D-Modell der BVV (Größe: 93 x 70 cm; Höhe: 5,3 cm) zeigt eine Übersichtskarte der Abbaugebiete dieser metamorphen sowie der Kalzit-Gesteine im 18. Jahrhundert. Anhand dieses Modells kann genau zurückverfolgt werden, woher die Steine stammen, die um die Karte herum angeordnet sind.
Grundlage für die Erstellung dieses 3D-Modells war eine Karte mit den Abbaugebieten und den Wegen, die im Rahmen des DBU-Projektes „Glanz und bunte Vielfalt. Kulturgeologie der Dekorgesteine barocker Schlösser und Kirchen in Westböhmen und Oberfranken“ um Gerhard Lehrberger und Margreta Sonnenwald entstanden ist.
Karte mit den Abbaugebieten und Wegen. Gerhard Lehrberger, Stefan Meier
Diese Karte wurde von der BVV mit dem Digitalen Geländemodell georeferenziert und verschnitten.
Karte mit den Abbaugebieten und Wegen nach der Georeferenzierung und Verschneidung. Bayerische Vermessungsverwaltung
Anschließend wurde daraus das 3D-Modell für die Tischstation „Abbaugebiete“ errechnet.
Fertiges 3D-Modell, kurz vor dem Druck, bestehend aus 8 einzelnen Druckseiten. Bayerische Vermessungsverwaltung
Fertiges 3D-Modell in der Ausstellung. BSV/Scherf
Der zweite Thementisch zeigt den Felsengarten Sanspareil – Wonsees samt einer Rekonstruktion der historischen Bebauung. Das von der BVV konstruierte 3D-Modell zur Anlage des Felsengartens von Sanspareil (Größe: 98,6 x 33,3 cm; Höhe: 11 cm) bietet also nicht nur einen Überblick über die aktuelle Anlage, sondern dokumentiert zudem die verlorenen Schätze der vergangenen Zeit.
Zur Erarbeitung dieses zweiten 3D-Modells diente der „Bechstatt“-Plan.

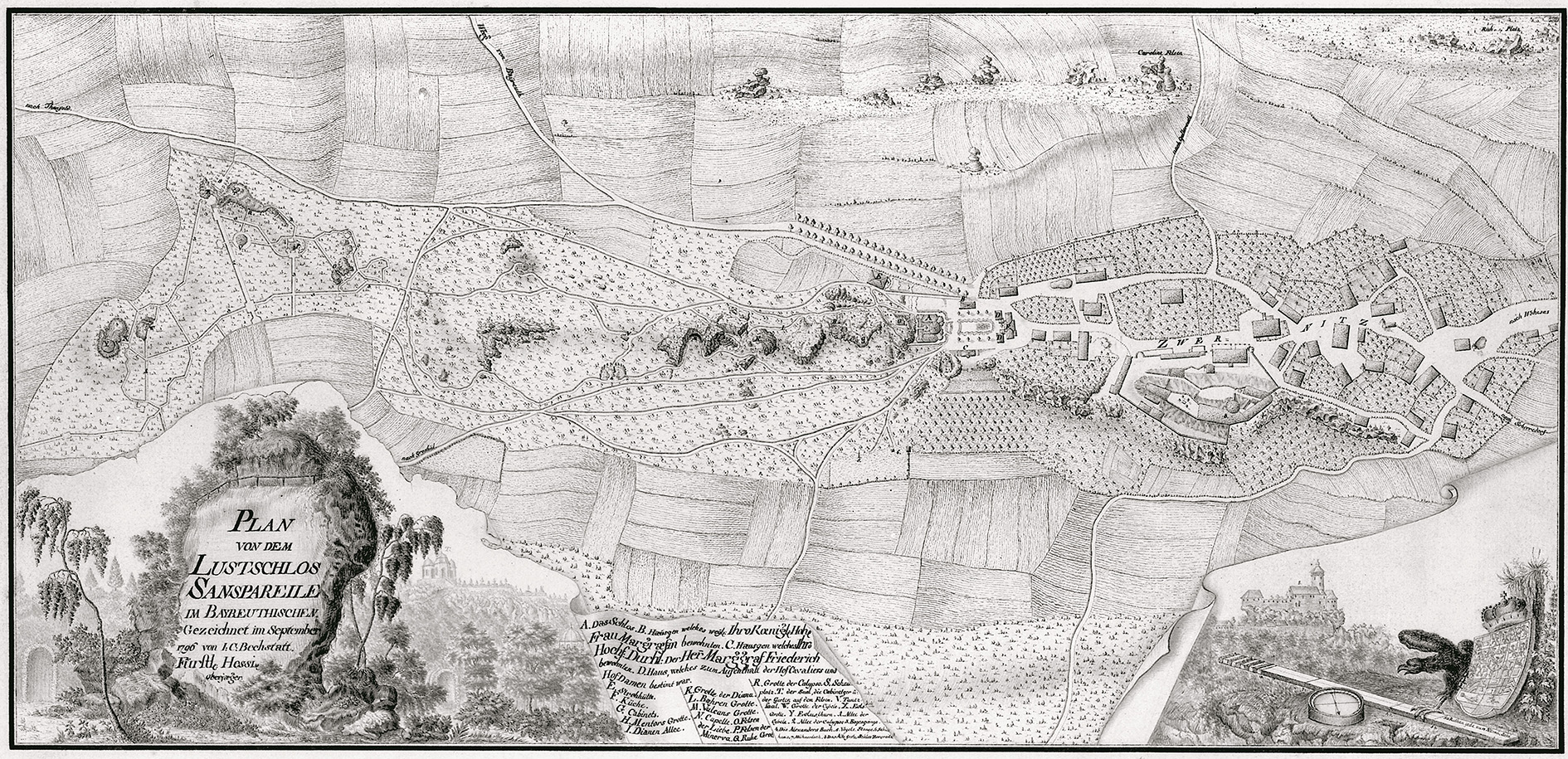

„Bechstatt“-Plan. Universitäts- und Landesbibliothek Darmstadt, his Mappe 6/14
Der „Bechstatt“-Plan wurde ebenfalls anschließend mit dem Digitalen Geländemodell georeferenziert und verschnitten. Er wurde mit Hilfe der LoD2-Modellierungssoftware so aufbereitet, dass nicht mehr vorhandene Gebäude rekonstruiert und aus alten Abbildungen texturiert werden konnten.
Anschließend wurde daraus das 3D-Modell für die Tischstation „Felsengarten“ errechnet.
Fertiges 3D-Modell, kurz vor dem Druck, bestehend aus 4 einzelnen Druckseiten. Bayerische Vermessungsverwaltung
Fertiges 3D-Modell in der Ausstellung. BSV/Scherf
Die beiden 3D-Modelle wurden vom Bayerischen Kompetenzzentrum für Digitalisierung am Amt für Digitalisierung, Breitband und Vermessung (ADBV) Schwabach mit einem 3D-Vollfarbendrucker im Pulverdruckverfahren ausgedruckt. Der Drucker arbeitet mit hauchdünnen Schichten aus Gipspulver, die mit einem Bindemittel verbunden und nach Bedarf ein- oder mehrfarbig bedruckt werden. So entstanden in knapp 90 Stunden Druckzeit Schicht für Schicht zwei vollfarbige 3D-Modelle.
Die neue Dauerausstellung im Morgenländischen Bau Sanspareil mit den beiden Thementischen kann zu den Öffnungszeiten besichtigt werden. Der Felsengarten Sanspareil – Wonsees ist ganzjährig geöffnet.
Die Bayerische Vermessungsverwaltung wünscht viel Spaß beim Anschauen!
